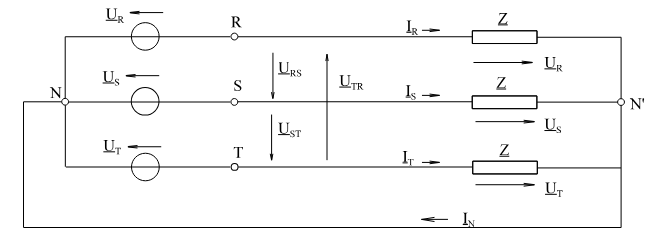

Sternschaltung – Symmetrische Belastung

Spannungen im symmetrischen Drehstromsystem

Formel
\( U_{\text{Str}} = \frac{U_L}{\sqrt{3}} \)
Strangspannung aus Leiterspannung
\( \underline{U}_R = U_{\text{Str}} \angle 0^\circ \)
Strangspannung Phase R
\( \underline{U}_S = U_{\text{Str}} \angle -120^\circ \)
Strangspannung Phase S
\( \underline{U}_T = U_{\text{Str}} \angle -240^\circ \)
Strangspannung Phase T

Ströme im symmetrischen Drehstromsystem

Formel
\( \underline{Z} = R + jX \)
Komplexe Strangimpedanz
\( I_{\text{Str}} = \frac{U_{\text{Str}}}{\underline{Z}} \)
Strangstrom über komplexe Impedanz
\( I_L = I_{\text{Str}} \)
Leiterstrom entspricht Strangstrom (Sternschaltung)
\( \underline{I}_R = I_{\text{Str}} \angle -\varphi \)
Strangstrom Phase R
\( \underline{I}_S = I_{\text{Str}} \angle -120^\circ – \varphi \)
Strangstrom Phase S
\( \underline{I}_T = I_{\text{Str}} \angle -240^\circ – \varphi \)
Strangstrom Phase T
\( I_N = 0 \)
Neutralleiterstrom (hebt sich bei Symmetrie auf)
